AR1FL

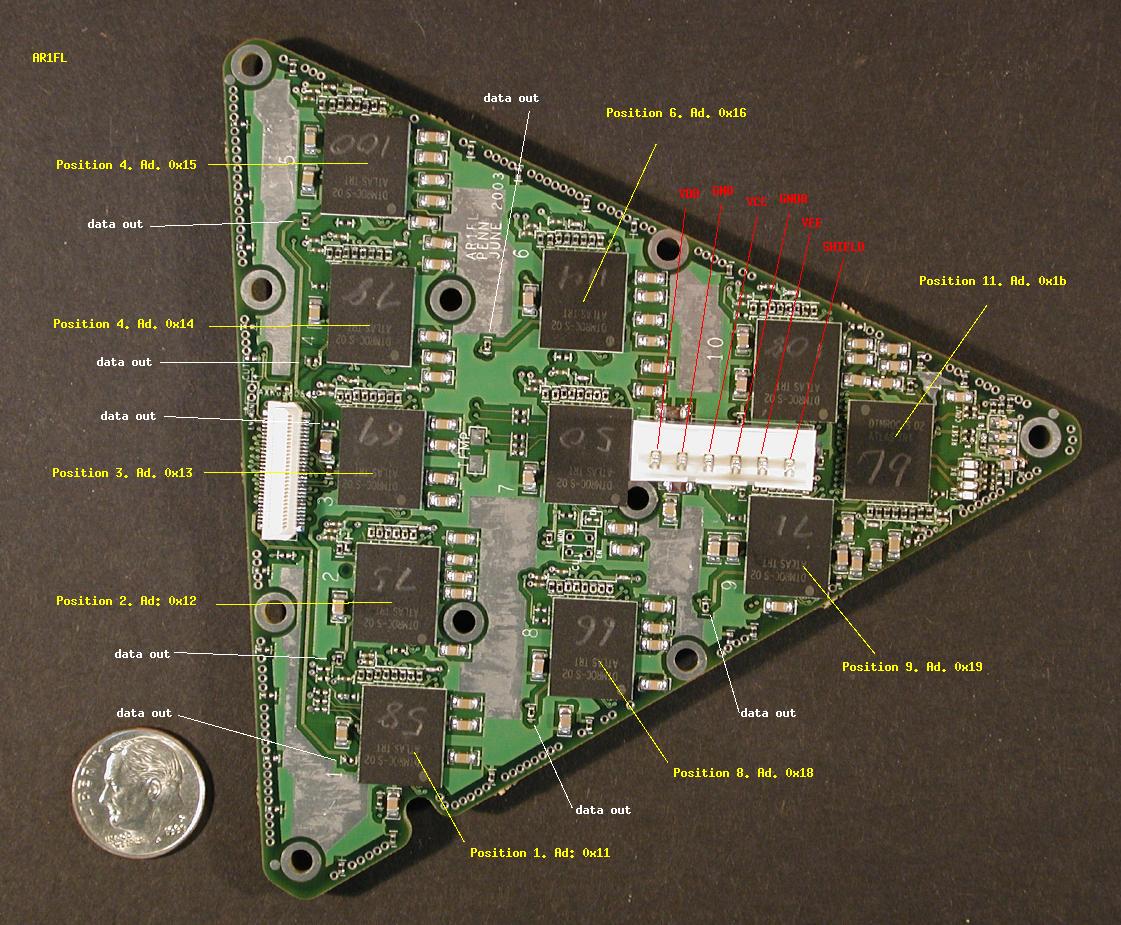

DSM Positions and addresses maps
DSM-DTMROC side
DSM ball map
Once you have located the data out lines, is the same for all
locations/boards. See the AR1FS info.
Board connector and cable paddlecard maps

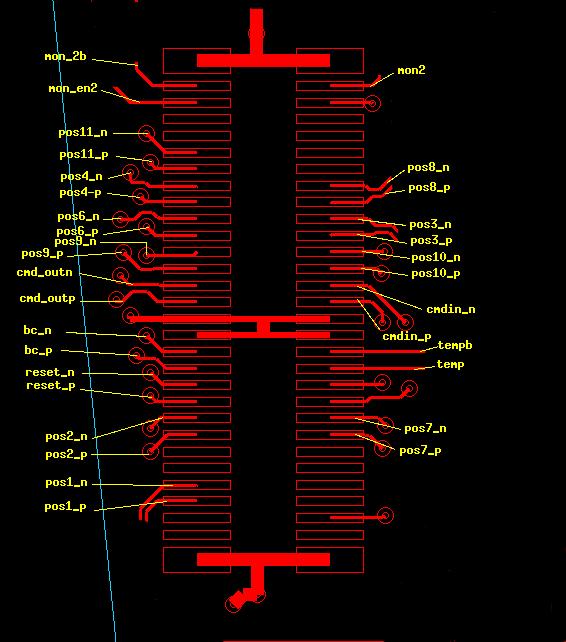

Connector map view from the top looking bottom at the board on the DSM side. Acute angle to the right.
Not-so-ugly cable paddle card (Active board side) see the AR1FS info.
Input mapping
- Position 1
Protection Input Board pin | NAIS | ASD chan |
Software |
1 | 3 | IN1A8 | 15 |
2 | 6 | IN1A7 | 14 |
3 | 17 | IN1A3 | 10 |
4 | 14 | IN1A4 | 11 |
5 | 9 | IN1A6 | 13 |
6 | 12 | IN1A5 | 12 |
7 | 20 | IN1A2 | 9 |
8 | 23 | IN1A1 | 8 |
9 | 28 | IN0A1 | 0 |
10 | 31 | IN0A2 | 1 |
11 | 42 | IN0A6 | 5 |
12 | 39 | IN0A5 | 4 |
13 | 34 | IN0A3 | 2 |
14 | 37 | IN0A4 | 3 |
15 | 45 | IN0A7 | 6 |
16 | 48 | IN0A8 | 7 |
- Position 2
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A8 | 15 |
2 | 6 | IN1A7 | 14 |
3 | 17 | IN1A3 | 10 |
4 | 14 | IN1A4 | 11 |
5 | 9 | IN1A6 | 13 |
6 | 12 | IN1A5 | 12 |
7 | 20 | IN1A2 | 9 |
8 | 23 | IN1A1 | 7 |
9 | 28 | IN0A1 | 0 |
10 | 31 | IN0A2 | 1 |
11 | 42 | IN0A6 | 5 |
12 | 39 | IN0A5 | 4 |
13 | 34 | IN0A3 | 2 |
14 | 37 | IN0A4 | 3 |
15 | 45 | IN0A7 | 6 |
16 | 48 | IN0A8 | 7 |
- Position 3
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A8 | 15 |
2 | 6 | IN1A6 | 13 |
3 | 17 | IN0A6 | 5 |
4 | 14 | IN0A8 | 7 |
5 | 9 | IN1A4 | 11 |
6 | 12 | IN1A2 | 9 |
7 | 20 | IN0A3 | 2 |
8 | 23 | IN0A1 | 0 |
9 | 28 | IN0A2 | 1 |
10 | 31 | IN0A4 | 3 |
11 | 42 | IN1A3 | 10 |
12 | 39 | IN1A1 | 8 |
13 | 34 | IN0A5 | 4 |
14 | 37 | IN0A7 | 6 |
15 | 45 | IN1A5 | 12 |
16 | 48 | IN1A7 | 14 |
- Position 4
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A8 | 15 |
2 | 6 | IN1A6 | 13 |
3 | 17 | IN0A6 | 5 |
4 | 14 | IN0A8 | 7 |
5 | 9 | IN1A4 | 11 |
6 | 12 | IN1A2 | 9 |
7 | 20 | IN0A3 | 2 |
8 | 23 | IN0A1 | 0 |
9 | 28 | IN0A2 | 1 |
10 | 31 | IN0A4 | 3 |
11 | 42 | IN1A3 | 10 |
12 | 39 | IN1A1 | 8 |
13 | 34 | IN0A5 | 4 |
14 | 37 | IN0A7 | 6 |
15 | 45 | IN1A5 | 12 |
16 | 48 | IN1A7 | 14 |
- Position 5
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A7 | 14 |
2 | 6 | IN1A5 | 12 |
3 | 17 | IN0A3 | 2 |
4 | 14 | IN0A5 | 4 |
5 | 9 | IN1A3 | 10 |
6 | 12 | IN0A8 | 7 |
7 | 20 | IN0A2 | 1 |
8 | 23 | IN0A1 | 0 |
9 | 28 | IN0A4 | 3 |
10 | 31 | IN0A6 | 5 |
11 | 42 | IN1A3 | 11 |
12 | 39 | IN1A1 | 9 |
13 | 34 | IN0A5 | 6 |
14 | 37 | IN0A7 | 8 |
15 | 45 | IN1A5 | 13 |
16 | 48 | IN1A7 | 15 |
- Position 6
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A7 | 14 |
2 | 6 | IN1A5 | 12 |
3 | 17 | IN0A3 | 2 |
4 | 14 | IN0A5 | 4 |
5 | 9 | IN1A3 | 10 |
6 | 12 | IN0A8 | 7 |
7 | 20 | IN0A2 | 1 |
8 | 23 | IN0A1 | 0 |
9 | 28 | IN0A4 | 3 |
10 | 31 | IN0A6 | 5 |
11 | 42 | IN1A4 | 11 |
12 | 39 | IN1A2 | 9 |
13 | 34 | IN0A7 | 6 |
14 | 37 | IN1A1 | 8 |
15 | 45 | IN1A6 | 13 |
16 | 48 | IN1A8 | 15 |
- Position 7
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A7 | 14 |
2 | 6 | IN1A5 | 12 |
3 | 17 | IN0A3 | 2 |
4 | 14 | IN0A5 | 4 |
5 | 9 | IN1A3 | 10 |
6 | 12 | IN0A8 | 7 |
7 | 20 | IN0A2 | 1 |
8 | 23 | IN0A1 | 0 |
9 | 28 | IN0A4 | 3 |
10 | 31 | IN0A6 | 5 |
11 | 42 | IN1A4 | 11 |
12 | 39 | IN1A2 | 9 |
13 | 34 | IN0A7 | 6 |
14 | 37 | IN1A1 | 8 |
15 | 45 | IN1A6 | 13 |
16 | 48 | IN1A8 | 15 |
- Position 8
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A8 | 15
|
---|
2 | 6 | IN1A6 | 13
|
---|
3 | 17 | IN0A6 | 5
|
---|
4 | 14 | IN0A8 | 7
|
---|
5 | 9 | IN1A4 | 11
|
---|
6 | 12 | IN1A2 | 9
|
---|
7 | 20 | IN0A3 | 2
|
---|
8 | 23 | IN0A1 | 0
|
---|
9 | 28 | IN0A2 | 1
|
---|
10 | 31 | IN0A4 | 3
|
---|
11 | 42 | IN1A3 | 10
|
---|
12 | 39 | IN1A1 | 8
|
---|
13 | 34 | IN0A5 | 4
|
---|
14 | 37 | IN0A7 | 6
|
---|
15 | 45 | IN1A5 | 12
|
---|
16 | 48 | IN1A7 | 14
|
---|
- Position 9
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A8 | 15
|
---|
2 | 6 | IN1A6 | 13
|
---|
3 | 17 | IN0A3 | 5
|
---|
4 | 14 | IN0A6 | 2
|
---|
5 | 9 | IN1A4 | 11
|
---|
6 | 12 | IN1A2 | 9
|
---|
7 | 20 | IN0A2 | 1
|
---|
8 | 23 | IN0A1 | 0
|
---|
9 | 28 | IN0A4 | 3
|
---|
10 | 31 | IN0A5 | 4
|
---|
11 | 42 | IN1A3 | 10
|
---|
12 | 39 | IN1A1 | 8
|
---|
13 | 34 | IN0A7 | 6
|
---|
14 | 37 | IN0A8 | 7
|
---|
15 | 45 | IN1A5 | 12
|
---|
16 | 48 | IN1A7 | 14 y
|
---|
- Position 10
Protection Input Board pin | NAIS | ASD chan | Software |
1 | 3 | IN1A7 |
|
---|
2 | 6 | IN1A5 |
|
---|
3 | 17 | IN0A3 |
|
---|
4 | 14 | IN0A5 |
|
---|
5 | 9 | IN1A3 |
|
---|
6 | 12 | IN0A8 |
|
---|
7 | 20 | IN0A2 |
|
---|
8 | 23 | IN0A1 |
|
---|
9 | 28 | IN0A4 |
|
---|
10 | 31 | IN0A6 |
|
---|
11 | 42 | IN1A4 |
|
---|
12 | 39 | IN1A2 |
|
---|
13 | 34 | IN0A7 |
|
---|
14 | 37 | IN1A1 |
|
---|
15 | 45 | IN1A6 |
|
---|
16 | 48 | IN1A8 |
|
---|
- Position 11
Protection Input Board pin | NAIS | ASD chan |
Software |
1 | 3 | IN0A1 | 0
|
---|
2 | 6 | IN0A3 | 2
|
---|
3 | 17 | IN1A1 | 8
|
---|
4 | 14 | IN0A8 | 7
|
---|
5 | 9 | IN0A5 | 4
|
---|
6 | 12 | IN0A6 | 5
|
---|
7 | 20 | IN1A2 | 9
|
---|
8 | 23 | IN1A4 | 11
|
---|
9 | 28 | IN1A8 | 15
|
---|
10 | 31 | IN1A7 | 14
|
---|
11 | 42 | IN0A7 | 6
|
---|
12 | 39 | IN1A3 | 10
|
---|
13 | 34 | IN1A6 | 13
|
---|
14 | 37 | IN1A5 | 12
|
---|
15 | 45 | IN0A4 | 3
|
---|
16 | 48 | IN0A2 | a 1
|
---|
Antoni Munar
Last modified: Tue Jul 29 23:41:22 EDT 2003
